Manipulador Telescópico 4t com Altura de Elevação de 15m
Carga nominal: 4000KG
Braço de trabalho de quatro estágios
Motor diesel Cummins
Transmissão hidrostática
15m de altura de elevação

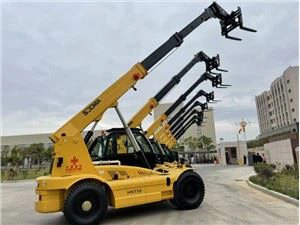

Aparência do manipulador telescópico SOCMA 4t 15m
Principais especificações do manipulador telescópico HNT4015 4t 15m
Item | Unidade | Tolerância | HNT4015-2 |
Capacidade de carga nominal | kg | - | 4000 |
Centro de carga | milímetros | - | 600 |
Carga nominal no alcance Max.Horizontal | kg | - | 800 |
Máx. altura de trabalho de alcance total | m | ± 1,5 por cento | 15 (com estabilizador estendido) 14,85 (sem estabilizador estendido) |
Max.reach (sem garfos) | m | ± 1,5 por cento | 10.5 |
Distância ao solo | milímetros | ± 1,5 por cento | 400 |
Raio de viragem (exterior) | milímetros | Menor ou igual a 105 por cento | 5500 |
Ângulo ascendente da estrutura da lança | grau | ±1.0 | 70 |
Ângulo descendente da estrutura da lança | grau | ±1.0 | -2 |
Peso operacional | kg | ± 5 por cento | 14000 |
Comprimento total (sem garfos) | milímetros | ± 2 por cento | 6298 |
Largura | milímetros | ± 2 por cento | 2440 |
Altura | milímetros | ± 2 por cento | 2790 |
Banda de rodagem (dianteira/traseira) | milímetros | ± 2 por cento | 2010/2010 |
Distância entre eixos | milímetros | ± 2 por cento | 3070 |
Tamanho do garfo (L*W*T) | milímetros | - | 1220*150*60 |
Potência nominal/velocidade de giro nominal | kW/rpm | - | QSB4.5-C160-30 119/2200 |
Tipo de transmissão | - | Transmissão estática hidráulica | |
Velocidade máxima de viagem (descarregada) | km/h | ± 10 por cento | 25 |
Gradibilidade | por cento | - | 20 porcento |
Pneus dianteiros(2) | - | - | 16/70-24-24PR |
Pneus Traseiros(2) | - | - | 16/70-24-24PR |
Tamanho da abertura do estabilizador | milímetros | 10 por cento | 3790 |
Operação de segurança da empilhadeira telescópica SOCMA:
uma. É perigoso se o manipulador telescópico for operado incorretamente. O operador deve desenvolver o hábito de operação segura e um senso de situações perigosas.
b. O operador deve estar familiarizado com todos os dispositivos de controle e suas operações e funções.
c. Não ligue ou opere o manipulador telescópico a menos que esteja sentado no assento.
e. Conheça a limitação e condição de uso, mantenha o manipulador telescópico sob controle. Não seja muito rápido ao operar o dispositivo.
f. Segurança de pedestres em primeiro lugar. Preste atenção para observar se há pedestres perto da carga alvo e no percurso de condução.
g. Não deixe ninguém ficar sob a lança telescópica (carregada e descarregada) e na rota de condução.
h. Nenhum corpo pode entrar no manipulador sem permissão.
eu. Antes de o operador sair do assento:
1) Pare o manipulador telescópico
2) Coloque o joystick em ponto morto
3) Feche o freio
4) Abaixe totalmente a lança telescópica
5) Desligue o motor e todos os dispositivos de controle quando o operador sair
6) Se o manipulador estiver em uma rampa, use uma cunha de roda.
7) Verifique a altura livre antes de passar pelo fio e ponte, dentro e fora do prédio.
8) A proteção do teto é para proteção contra queda de objetos, embora não possa defender todos. Portanto, tenha cuidado ao manusear mercadorias.
9) Não altere ou adicione nada no manipulador telescópico
